ساعت اندیکاتور

ساعت اندیکاتور افقی(پشت پیستون) آسیمتو

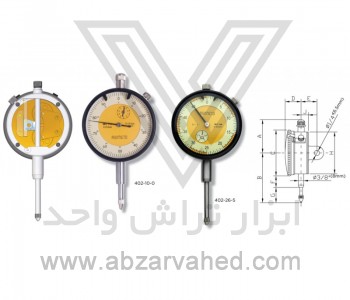

مشخصات ساعت اندیکاتور صفحه کوچک آسیمتو

ساعت اندیکاتور وسیله‌ای است كه از آن جهت اندازه‌گیری خلاصی بین دو قطعه (داخلی و خارجی) دو پهنی (بیضی شدن) و تاب قطعات و پیچیدگی قطعات استفاده می‌شود و به دو صورت داخل‌سنج و پایه‌دار مغناطیسی كه برای خلاصی طولی قطعات كاربرد دارد ساخته می‌شود.

اجزای ساعت اندیکاتور(ساعت اندازه‌گیر)

1 ـ صفحه متحرك : با تقسیمات صدتایی كه هر یك از تقسیمات نماینده یك صدم میلی‌متر می‌باشد.

2 ـ صفحه ثابت كوچك: با تقسیمات ده تایی كه هر یك از تقسیمات نماینده یك میلی‌متر می‌باشد.

نكته : دقت ساعت اندیكاتور یا ساعت اندازه گیری 0.01 میلی متر میباشد

ساعت اندیکاتور آسیمتو با دقت 0.001 و 0.01 میباشد
ساعت اندیکاتور با دو صفحه کوچک و ساعت اندیکاتور صفحه بزرگ میباشد
همچنین این ساعت های اندیکاتور به صورت ضد ضربه و ضد آب میباشد
ساعت اندیکاتور آسیمتو کالیبره شده و دارای برگ کالیبره میباشد
ساعت اندیکاتور آسیمتو در سایزهای مختلف میباشد که عبارت اند از:
ساعت اندیکاتور کورس 1-0 آسیمتو
ساعت اندیکاتور صفحه کوچک کورس 5-0 آسیمتو
ساعت اندیکاتور کورس 10-0 آسیمتو
ساعت اندیکاتور ضد آب کورس 10-0 آسیمتو
ساعت اندیکاتور کورس 25-0 آسیمتو ساعت اندیکاتور
ساعت اندیکاتور کورس 30-0 آسیمتو
ساعت اندیکاتور ضد ضربه کورس 50-0 آسیمتو
ساعت اندیکاتور کورس 100-0 آسیمتو
ساعت اندیکاتور ضد ضربه کورس 10-0 آسیمتو
ساعت اندیکاتور ضد ضربه 20-0 آسیمتو

ساعت اندیکاتور آسیمتو،فروش ساعت اندیکاتور آسیمتو،خرید ساعت اندیکاتور آسیمتو،قیمت ساعت اندیکاتور آُیمتو،ساعت اندیکاتو ضد ضربه،ساعت اندیکاتور ضد آب،ساعت اندیکاتور صفحه بزرگ،ساعت اندیکاتور صفحه کوچک،ساعت اندیکاتور ال جی،ساعت اندیکاتور میتوتویو،ساعت اندیکاتور آکاد،ساعت اندیکاتور qlr،ساعت اندیکاتور هلیوس،ساعت اندیکاتور روسی،خرید ساعت اندیکاتور میتوتویو،خرید ساعت اندیکاتور ال جی،خرید ساعت اندیکاتور اکاد،خرید ساعت اندیکاتور اینسایز،خرید ساعت اندیکاتور هلیوس،قیمت ساعت اندیکاتور میتوتویو،قیمت ساعت اندیکاتور اینسایز،ساعت اندیکاتور میتوتویو دقت 0.001،ساعت اندیکاتور دیجیتال میتوتویو،/ساعت اندیکاتور کورس 10 میلیمتر،ساعت اندیکاتور کورس بلند،ساعت اندیکاتور کورس بلند آسیمتو،ساعت اندیکاتور کورس بلند روسی،ساعت اندیکاتور کورس بلند اکاد،فروش ساعت اندیکاتور میتوتویو
برای اطلاعات بیشتر با شماره های زیر تماس بگیرید
02166799388
02166784492
09129497346

ساعت اندیکاتور آسیمتو

ساعت اندیکاتور کورس 1-0 آسیمتو

ساعت اندیکاتور کورس 30-0 آسیمتو

ساعت اندیکاتور ضد ضربه آسیمتو

ساعت اندیکاتور ضد آّب آسیمتو

ساعت اندیکاتور کرس 100-0 آسیمتو

ساعت اندیکاتور ضد ضربه کورس 20-0 آسیمتو آسیمتو

ساعت اندیکاتور مرکز یاب آسیمتو

ساعت اندیکاتور افقی(پشت پیستون) آسیمتو

ساعت اندیکاتور دیجیتال آسیمتو

ساعت اندیکاتور دیجیتال کورس 12.5-0 میلیمتر آسیمتو

ساعت اندیکاتور دیجیتال آسیمتو کورس 25-0

ساعت اندیکاتور دیجیتال آسیمتو کورس 50-0

ساعت اندیکاتور دیجیتال ضد آب آسیمتو

ساعت اندیکاتور دیجیتال ضد آب آسیمتو کورس 12.5 میلیمتر

ساعت اندیکاتور دیجیتال نمایش آنالوگ آسیمتو

ساعت اندیکاتور دیجیتال با نمایش انالوگ کورس 25 میلیمتر

ساعت اندیکاتور دیجیتال با نمایش انالوگ کورس 12.5 میلیمتر

صفحه اصلی | تماس
واردات انواع ابزار آلات تراشکاری، ایمنی
کلیه لوازم اندازه گیری دقیق و ملزومات جوشکاری

ساعت اندیکاتور

دنیای ابزار فروشنده ابزارالات دقیق اینسایز اتریش می باشد که در این قسمت به معرفی محصولی دیگر از این برند پرداخته ایم. ساعت اندیکاتور اینسایز کدهای مختلفی دارد که در این بخش تصویر مدل 2103 را آورده ایم.

ساعت اندیکاتور اینسایز

ساعت اندیکاتور برای اندازه گیری در ماشینکاری و تراشکاری استفاده میشود و برای اندازه گیری اختلاف سطح یک یا دو قطعه، یا برای کوپل کردن و هم راستا کردن دو شفت و قطعه، یا برای اندازه گیری و سنتر کردن قطعه ی غیر گرد روی چهار نظام تراش و یا برای سنجش تخت و تراز بودن قطعه ی بسته شده روی گیره و یا سطح کارگیر دستگاه فرز یا فرز CNC استفاده میشود.

از مهمترین وظایف ساعت اندیکاتور یا ساعت اندازه گیری کالیبره کردن و تست دقت دستگاه های تراش و فرز و CNC است که هر از چند گاهی برای تنظیم و کالیبره کردن دستگاه بکار برده میشود.

اندیکاتور اینسایز

• تحت لیسانس اتریش با کیفیت بسیار عالی
• صفحه نمایش دیجیتال جهت خواندن آسان نتیجه اندازه گیری شده
• قابلیت تبدیل اینچ به میلی متر و بالعکس
• امکان گرفتن خروجی از داده ها
• دارای دکمه خاموش / روشن
• مجهز به سیستم خاموش شدن خودکار ساعت
• حاوی گیره در پشت ساعت
• باتری CR2032

از دیگر محصولات اینسایز که پیشنهاد می کنیم مشاهده نمایید را می توانید از صفحه کولیس ساعتی اینسایز مورد بررسی قرار بدهید.

ساعت اندیکاتور

ساعت اندیکاتور آسیمتو

ساعت اندیکاتور آسیمتو ابزاری برای سنجش و اندازه گیری ارتعاشات سطوح صاف می باشد. البته ساختار ساعت اندیکاتور فک مستقیم به گونه ایست که برای سطوح دوار و دایره.

ساعت اندیکاتور اینسایز

ساعت اندیکاتور اینسایز ابزاری برای تشخیص میزان مسطح بودن سطحی می باشد. به گونه ای که وظیفه ساعت اندیکاتور اعلام برآمدگی و تو درفتگی در هنگام حرکت بر روی.

ساعت اندیکاتور میتوتویو

شرکت میتوتویو Mitutoyo به عنوان برترین تولید کننده تجهیزات اندازه گیری با کیفیت در دنیا شناخته شده است. کمپانی میتوتویو واقع در کشور ژاپن می باشد که از سال.

پایه مگنت ساعت اندیکاتور ورتکس Vertex

پایه مگنت ساعت اندیکاتور ورتکس Vertex وسیله ای برای حفظ و نگهداری از ساعت اندیکاتور بر روی فلزات می باشد. ثبات و استحکام ساعت اندیکاتور یکی از مهم ترین.

ساعت اندیکاتور یا شیطونکی چیست

ساعت اندیکاتور یا شیطونکی، یک نوع ساعت برای اندازه گیری می باشد و در قطعات مختلف خودرویی استفاده می شود و فواصل کوچک و خلاصی را مانند: بررسی فشار بر روی دیسک های ترمز یا شناور انتهایی روی میل لنگ را به صورت دقیق اندازه گیری می کند.

طرز کار کردن با این ساعت به این صورت است که، زمان نصب دیسک ترمز جدید از آن استفاده می کنند تا جریان محوری را که هنگام چرخش دیسک ساعت اندیکاتور رخ می دهد، بررسی کنند.

برای میل لنگ هم از این ساعت استفاده می کنند تا از درستی فاصله ی بین قطعات روی میل لنگ و بلبرینگ کف گرد اطمینان حاصل کنند و امکان گسترش حرارت و روانکاری مناسب فراهم باشد.

استفاده از این ساعت به ظاهر ساده می آید ولی، مانند همه ی روش های با دقت بالا در اندازه گیری، باید مراحل را به طور دقیق طی کند تا بتوانید اندازه گیری درست و دقیقی به دست بیاورید.

قسمت های مختلف ساعت اندیکاتور و یا شیطونکی

با نگاه کردن به این ساعت، متوجه ی یک عقربه ی کوچک تر در صفحه ی اندازه گیری می شوید و به عنوان شمارنده ی دور شناخته می شود.

در بالای دستگاه، درپوش ساعت قرار دارد و در دو طرف لبه در نمای خارجی صفحه اندازه گیری، دو نشانگر محدود نیز وجود دارد. در کنار نشانگر حد راست، گیره ی قاب قرار گرفته است و باعث انحصار صفحه ی اندازه گیری شده است.

عقربه یا نشانگر، بر روی صفحه اندازه گیری قرار گرفته است و در پایین ساعت اندیکاتور این ساعت، دسته قرار دارد و در اواسط پایین دسته، اسپیندل یا پیستون و در پایین دسته، نقطه تماس قرار گرفته است.

ساعت اندیکاتور دیجیتالی

شرایط استفاده از ساعت اندیکاتور و یا شیطونکی

این ساعت، دارای حساسیت بالایی در اندازه گیری تغییر انحنا در سطح کم می باشد و روش های متفاوتی برای کار با آن وجود دارد. و البته که در الایمنت کوپلینگ ها بیشترین استفاده را دارد و دقت بالای آن منجر به اندازه گیری درست و دقیق می شود.

آموزش نحوه استفاده از ساعت اندیکاتور

• قدم اول برای خواندن این ساعت، کالیبره کردن آن است و ابتدا کار کردن با این ابزار را بر روی پایه شروع کنید و معمولا دارای پایه می باشد و در این حالت، عقربه ی ساعت اندیکاتور شما کاملا تثبیت می شود. دراین شرایط اگر عقربه صفر را نشان نمی داد، ساعت را با چرخاندن لبه تا جایی که عقربه دقیقا روی نقطه صفر قرار گیرد تنظیم کنید و حالا ساعت شیطونکی شما کالیبره است و هنگام اندازه گیری خطاهای احتمالی کمتری وجود دارد.
• در این مرحله، فرآیند اندازه گیری واقعی شروع می شود و برای این منظور باید خروجی نشانگر خود را بخوانید. در این حالت، انتهای پیستون یا نقطه ی تماس را با سطح بخشی که اندازه گیری می کنید فشار دهید. زمانی که نشانگر را بر روی سطح قطعه فشار می دهید، آن را در جای خود قفل کنید و زمان چرخاندن قطعه، عقربه ی روی صفحه را ساعت اندیکاتور تماشا کنید. همانطور که قطعه را می چرخانید، عقربه ی روی نشانگر در زمان تشخیص چرخش یا تکان خوردن، حرکت می کند.
• خواندن ساعت اندیکاتور در این مرحله انجام می شود و هنگام چرخاندن قطعه، به حداکثر موقعیتی که سوزن به سمت چپ نقطه ی صفر حرکت می دهد توجه داشته باشید و بعد، گیره ی قاب را بچرخانید تا نقطه ی صفر بار دیگر با عقربه تراز شود.

قطعه را دوباره بچرخانید و بیشترین موقعیتی را که عقربه به سمت راست نقطه صفر حرکت می کند را یادداشت برداری کنید و این مقدار جدید مقدار کل حرکت را به شما می دهد و با میزان خلاصی طول هر قطعه برابر می باشد. البته ممکن است که چندین دور در اطراف صفحه اندازه گیری را تجربه کنید. اگر چنانچه ساعت اندیکاتور شما دارای یک عقربه ی کوچک و یا شمارنده دور در صفحه اندازه گیری باشد، این امر تعداد کل دورها را نیز ردیابی می کند. هر علامت در کنار صفحه ی اندیکاتور نشان دهنده ۰.۰۰۱ اینچ می باشد.

ساعت اندیکاتور در حال تست برای استفاده

شباهت ساعت اندیکاتور و ساعت شیطونکی

این دو ساعت اندیکاتور و یا شیطونکی دارای شباهت های بسیار زیادی می باشند و تنها تفاوت جزئی در این دو مدل در نشانگر اندازه گیری وجود دارد. در ساعت شیطونکی، بخش اندازه گیری ساعت که اصطلاحا به نام شیطونکی شهرت دارد، دارای یک حرکت دورانی و چرخشی می باشد و دامنه ی اندازه گیری ساعت شیطونکی بین ۰.۲ میلی متر تا ۱ میلی متر است و در دقت های مختلف اندازه گیری به بازار ارائه می شود.

ساعت های شیطانکی برای اندازه گیری و بررسی خلاصی در بین قطعات و همچنین انحنا و تاب آنها مورد استفاده قرار می گیرد و در ساخت قطعات بیضی شکل دارای کاربرد بسیار زیادی می باشد. اندازه گیری در این ساعت ها، بسیار دقیق و برای اندازه های بین ۰.۲ تا ۱ میلی متر طراحی شده است و این اندازه به کمک یک حرکت دورانی و با چرخش صفحه ی متحرک مورد محاسبه قرار می گیرد.

انواع ساعتهای شیطانکی

ساعت شیطونکی هم مانند بسیاری از ابزارهای اندازه گیری دارای دو دسته ی آنالوگ و دیجیتال می باشند و نوع دیجیتالی آن به شرط کالیبره بودن، دارای دقت بالاتری نسبت به ساعت شیطانکی آنالوگ یا عقربه ای می باشد، ولی هر دو دارای کاربرد یکسانی هستند و از وجه تمایز این ساعت های شیطونکی به دقت متفاوت آن ها که از ۰.۰۱ تا ۰.۰۰۲ میلی متر می باشد می توان اشاره کرد.

ساعت اندیکاتور از نزدیک

اجزای ساعت شیطانکی

این ابزار اندازه گیری دارای اجزای مختلفی می باشد و در ذیل آن ها را بیان می کنیم:

صفحات اندازه گیری:

این سعت در بخش اندازه گیری خود دارای دو صفحه می باشد:

نحوه قرائت ساعت شیطانکی

اندازه نشان داده شده بر روی این ساعت به این شکل قرائت می شود:

صفحه ی ثابت عدد سمت چپ اعشار را نشان می دهد و عدد سمت راست اعشار به وسیله ی صفحه ی متحرک خوانده می شود و هر یک دور کامل صفحه ی متحرک برابر با یک میلی متر است و این دقیقا مانند ساعت معمولی می باشد که هر یک دور کامل ثانیه شمار عقربه ی دقیقه شمار را یک واحد به جلو می برد.

ساعت اندیکاتور

ساعت اندیکاتور ابزاری است که به دو شکل داخل‌سنج و پایه‌دار مغناطیسی که برای خلاصی طولی قطعات کاربرد دارد و از آن جهت اندازه‌گیری خلاصی بین دو قطعه (داخلی و خارجی) یا پهنی (بیضی شدن) و تاب قطعات و پیچیدگی قطعات استفاده می‌شود .

ساعت اندازه گیری یا ساعت اندیکاتور در برند ورتکس تایوان میتوتویو ژاپن اینسایز و چندین برند اروپایی و آمریکایی می باشد. ساعت اندیکاتور یا ساعت اندازه گیری دارای دقت های مختلفی می باشد که تراشکار یا فرزکار برای بستن قطعه در گیره یا چهار نظام یا سه نظام یا دستگاه سنگ مغناطیس از آن استفاده می کند. کلیه قطعات نامبرلده از جمله سه نظام چهار نظام صفحه نظام توسط شرکت معرف ابزار به بازار کشور عرضه می شود و کلیه صنعت گران بخصوص تراشکاری و فرزکاری و قطعه سازی بسیار مورد توجه قرار می گیرد.
ساعت اندازه گیری یا ساعت اندیکاتور توسط پایه های مختلفی روی دستگاه تراش یا فرز بسته می شود که این پایه ها توسط شرکت معرف ابزار به کلیه فروشگاه های مجاز عرضه شده است. یکی از برند های معتبر ساعت های اندازه گیری برند اینسایز می باشد که با توجه به اینکه شرکت معرف ابزار به صورت مستقیم کلیه ابزارهای اندازه گیری اینسایز را وارد می کند می تواند کلیه ساعت های اندازه گیری برند اینسایز یا ساعت اندیکاتور اینسایز را مطابق کاتالوگ اینسایز واردات کند. برند اینسایز یکی از باکیفیت ترین و ارزان قیمت ترین ابزارهای اندازه گیری را تولید کرده است که در بازار ایران بسیار مورد توجه تولیدکنندگان بوده است.
